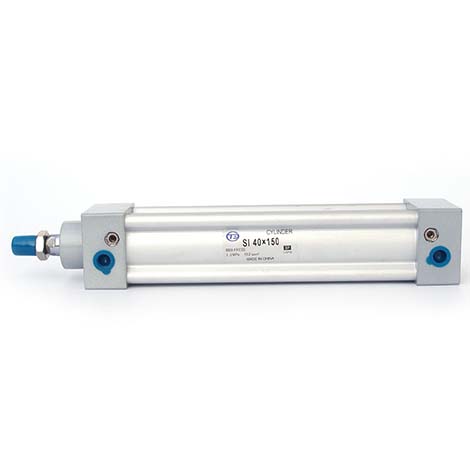

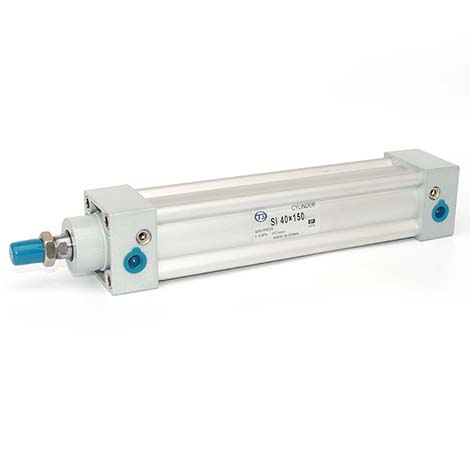

＊ ISO15552(原ISO6431)标准气缸。
＊ 活塞密封采用Y型单向密封结构，有补偿功能，寿命长，启动压力低。
＊ 铝管米字型，无拉杆，防腐性能好。
＊ 气缸缓冲调节平稳。
＊ 多种规格的气缸及气缸安装附件可供客户选择使用。

内径mm		32	40	50	63	80	100	125	160	200
动作方式		复动型
工作介质		空气（经40um滤网过滤）
固定形式	SC系列	基本型 FA FB CA CB CR LB TC FTC TF TM
	SCD、SCJ系列	基本型 FA LB TC TF TM
使用压力范围		0.1~1.0MPa（14~145Psi）
保证耐压力		1.5MPa（215Psi）
工作温度 ℃		-20~80
使用速度范围 mm/s		30~800						300~500
行程公差范围		0~250 251~1000 1001~1500
缓冲形式		可调缓冲
缓冲行程 mm		27		30		30		40	50
接管口径		PT1/8	PT1/4		PT3/8		PT1/2		PT3/4

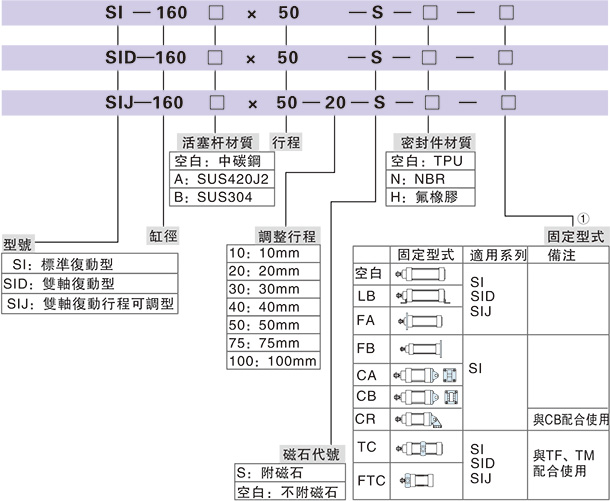

系列名称	内径（mm）	标准行程	最大行程	容许行程
SI SID SIJ	32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	1800
	40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	1800
	50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	1800
	63		1500	1800
	80		1500	1800
	100		1500	1800
	125		1500	1800
	160		1500	2000
	200		1500	2000

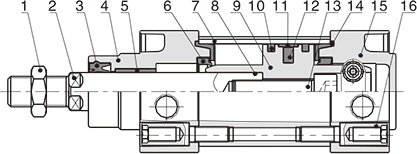

序号	名称	材质
1	螺母	碳钢
2	活塞杆	S45C镀硬铬研磨棒
3	前盖 O令	TPU
4	衬套	耐磨材料
5	前盖	铝合金
6	缓冲 O令	TPU
7	铝管	铝合金
8	活塞杆 O令	NBR
9	活塞	铝合金
10	活塞 O令	TPU
11	耐磨环	耐磨材料
12	磁铁	塑胶（Φ100以下）/橡胶（其它）
13	内六角螺栓	碳钢
14	缓冲密封垫	TPU
15	后盖	铝合金
16	支柱螺帽	碳钢

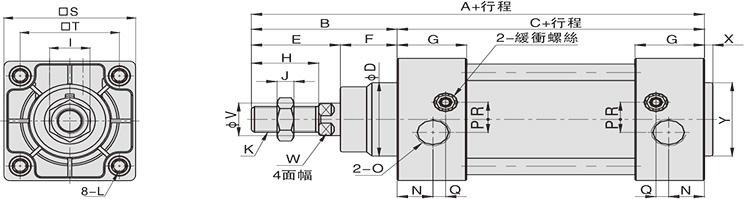

SI标准气缸

内径	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	V	W	X	Y
32	138	44	94	30	29	15	27.5	22	17	6	M10x1.25	M6	13	PT1/8	5.5	6	6	47	32.5	12	10	4.5	30
40	154	50	104	35	32	18	29.5	24	17	7	M12x1.25	M6	15	PT1/4	6	7.5	8.5	52	38	16	14	4	35
50	173	67	106	40	42	25	30	32	23	8	M16x1.5	M8	16	PT1/4	7.5	6.5	9.5	65	46.5	20	17	4.5	40
63	185	43	121	45	40	24	30.5	32	23	8	M16x1.5	M8	17	PT3/8	7.5	7.5	11.5	75	56.5	20	17	4	45
80	211	83	128	45	53	30	35.5	40	26	10	M20x1.5	M10	20	PT3/8	9	7.5	13.5	95	72	25	22	4	45
100	226	87	139	55	55	32	36.5	40	26	10	M20x1.5	M10	20.5	PT1/2	9.5	8.5	13.5	114	89	25	22	4	55
125	274	114	160	60	74	40	45	54	41	13.5	M27x2	M12	26.5	PT1/2	14	12	14	140	110	32	27	6	60
160	329	149	180	65	94	55	50	72	55	18	M36x2	M16	25	PT3/4	15	12	20	180	140	40	36	6	65
200	347	167	180	75	100	67	50	72	55	18	M36x2	M16	25	PT3/4	15	12	20	220	175	40	36	10	75

备注：附磁型与不附磁型尺寸相同

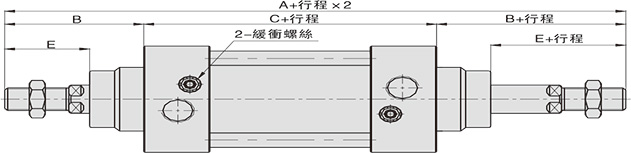

SCD标准气缸

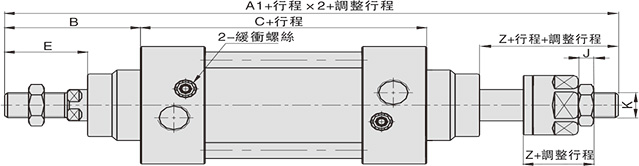

SCJ标准气缸

内径	A1	A2	B	C	E	Z	J	K
32	182	176	44	94	29	27	6	M10x1.25
40	204	200	50	104	32	28	7	M12x1.25
50	240	226	67	106	42	29	8	M16x1.5
63	249	237	64	121	40	29	8	M16x1.5
80	294	276	83	128	53	35.5	10	M20x1.5
100	323	293	87	139	55	35.5	10	M20x1.5
125	388	367	114	160	74	53	13.5	M27x2
160	478	447	149	180	94	63	18	M36x2
200	514	482	167	180	100	63	18	M36x2

备注：1、附磁型与不附磁型尺寸相同
2、未标注之尺寸与SC标准型相同
