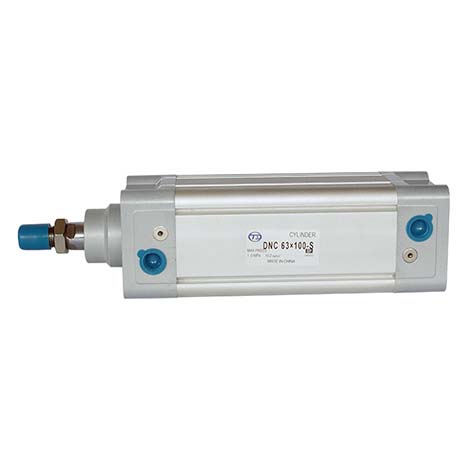

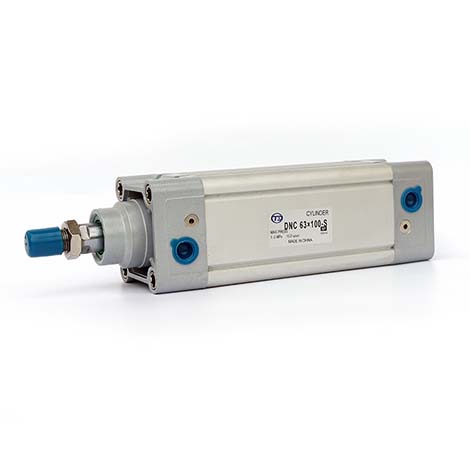

  • 产品名称:DNC标准气缸
  • 服务热线:0577-57123111
  • EMAIL:273620184@qq.com
  • Q Q:
PDF文档下载

规格

内径mm 32 40 50 63 80 100 125
动作方式 双动型
工作介质 空气(经40um滤网过滤)
耐力实验压力 1.5MPa(215Psi)
最高使用压力 1.0MPa
最低使用压力 0.1MPa
环境温度 -5~70℃
缓冲形式 气缓冲(标准)
使用速度 80~800mm/s
接管口径 G1/8 G1/4 G3/8 G1/2

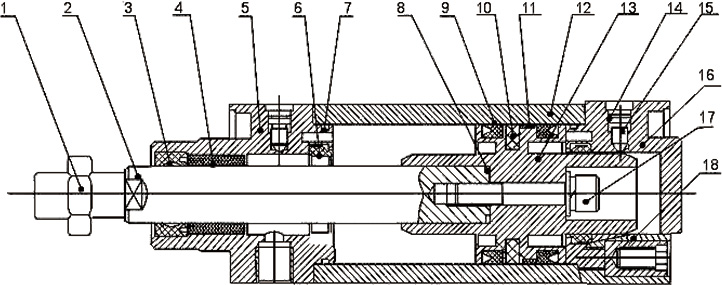

内部结构及主要零件材质


序号 名称
1 活塞杆螺母
2 活塞杆螺母
3 前盖防尘圈
4 含油轴承
5 前盖
6 缓冲密封圈
7 管壁 O令
8 活塞杆密封圈
9 活塞 O令
10 磁铁(可选)
11 耐磨环
12 缸筒
13 活塞
14 缓冲密封圈
15 缓冲调节针
16 后盖
17 内六角螺栓
18 端盖固定螺母

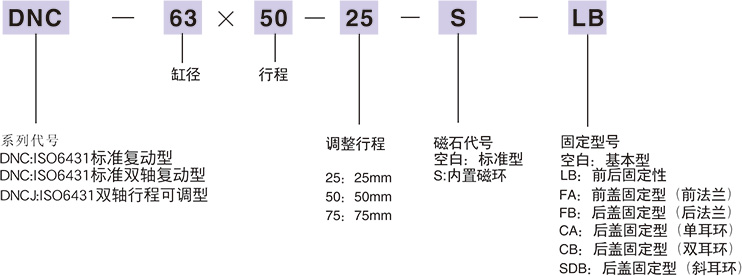

订购码

外部规格

基本型

内径 AM B D2 D5 D7 E EE(G) J3 J4 KK L2 L3 L4 L5 L6 L7 L8 SW1 SW2 VD WH ZB
32 22 30 12 32.5 M6 45 1/8 6 5.2 M10x1.25 41.6 62.8 4 26 16 3.3 10 10 6 16 26 120
40 24 35 16 38 M6 54 1/4 8 6 M12x1.25 44 77 4 29.6 16 3.6 10.5 13 6 20 30 135
50 32 40 20 46.5 M8 64 1/4 10 8.5 M16x1.5 51 78 4 30 17 5.1 11.5 17 8 27 37 143
63 32 45 20 56.5 M8 75 3/8 12.4 10 M16x1.5 54 87 4 35.6 17 6.6 15 17 8 27 37 158
80 40 45 25 72 M10 93 3/8 12.5 8 M20x1.5 64.4 95.2 4 35.9 17 10.5 15.7 22 10 34.7 46 174
100 40 55 25 89 M10 110 1/2 11.8 10 M20x1.5 69.8 100.4 4 39 17 8 19.2 22 10 38.2 51 189
125 54 60 32 110 M12 134 1/2 13 8 M27x2 83 24 6 44.7 22 14 20.5 27 12 46 65 225

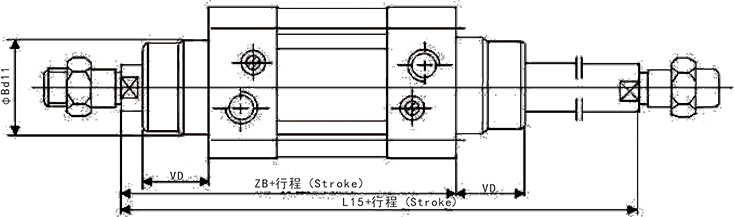

双活塞杆型


内径 32 40 50 63 80 100
B 30 35 40 45 45 55
L15 46 165 180 195 200 240
VD 16 20 27 27 34.7 38.2
ZB 120 135 143 153 174 189
