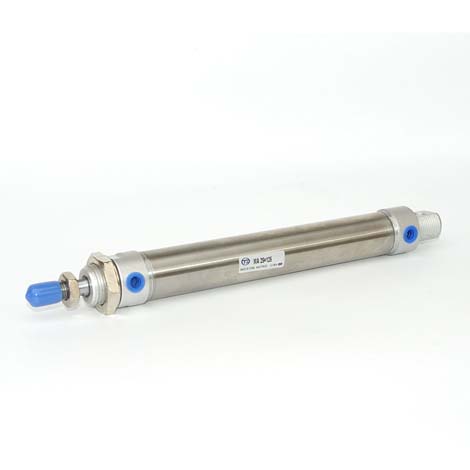

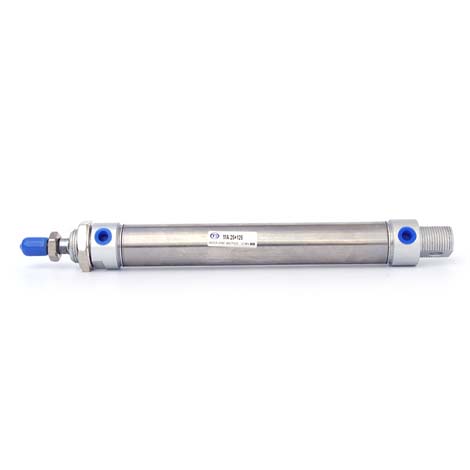

  • 产品名称：MA不锈钢迷你气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

* 执行本企业标准
* 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
* 前后盖带固定式防撞垫，可减少气缸的换向冲击
* 多种后盖形式，使气缸安装更加方便；
* 前后盖与不锈钢缸体采用铆合滚包结构，连接可靠；
* 缸体采用高精度不锈钢管，强度高，抗腐蚀；
* 多种规格的气缸及气缸安装附件可供客户选择使用；
* 此系列气缸全部附磁

规格

内径mm 16 20 25 32 40 50 63
动作方式 MSA、MTA 单动型 -
MAR - 复动型
MA、MAD、MAJ 复动型 -
MAC、MACD、MACJ - 复动缓冲型
使用流体 空气
使用压力范围 复动型 0.1~1.0MPa(15~145Psi)
单动型 0.2~1.0MPa(28~145Psi)
保证耐压力 1.5MPa(215Psi)
使用温度范围 -20~70℃
使用速度范围 单动型：50~800mm/s 复动型：30~800mm/s
行程公差范围 0~150（0-1.0）﹥150（0-1.4）
接管口径 MAC、MACD、MACJ系列:可调式缓冲；其它系列：防撞垫
缓冲形式 M5x0.8 PT1/8 PT1/4

行程

内径mm 标准行程mm 最大行程 容许行程
MA
MAC		 16 25 50 75 80 100 125 150 160 175 200 200 500
20 25 50 75 80 100 125 150
160 175 200 250 300		 MAR 20 25 50 75 80 100 125 150
160 175 200 250 300		 300 600
25 25 50 75 80 100 125 150
160 175 200 250 300 350
400 450 500		 25 25 50 75 80 100 125 150
160 175 200 250 300 350
400 450 500		 500 700
32 32 500 700
40 40 500 700
50 50 500 700
63 63 500 700
MSA 16 25 50 75 100 MTA 16 25 50 75 100 - -
20 25 50 75 100 125 150 20 - -
25 25 - -
32 32 - -
40 40 - -
MAD
MACD
MAJ
MACJ		 16 25 50 75 80 100 125 150 160 - -
20 25 50 75 80 100 125 150 160 175 200 - -
25 25 50 75 80 100 125 150 160 175 200 250 - -
32 - -
40 - -
50 - -
63 - -

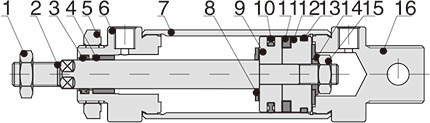

内部结构及主要零件材质


序号 名称 材质
1 螺母 碳钢
2 活塞杆 S45C镀硬铬研磨棒
3 前盖 O令 NBR
4 衬套 耐磨材料
5 前盖螺母 碳钢
6 前盖 铝合金
7 不锈钢管 不锈钢
8 防撞垫片 NBR
9 活塞 铝合金
10 活塞 O令 NBR
11 磁铁 塑胶
12 磁铁座 铝合金
13 耐磨垫(环） 耐磨材料
14 后垫华司 快削钢
15 六角螺母 碳钢
16 后盖 铝合金

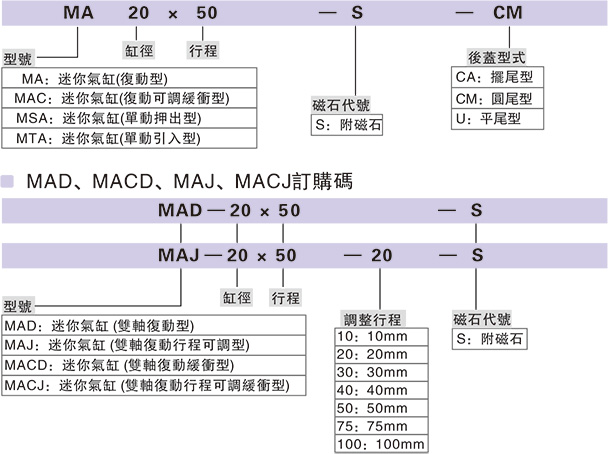

订购码

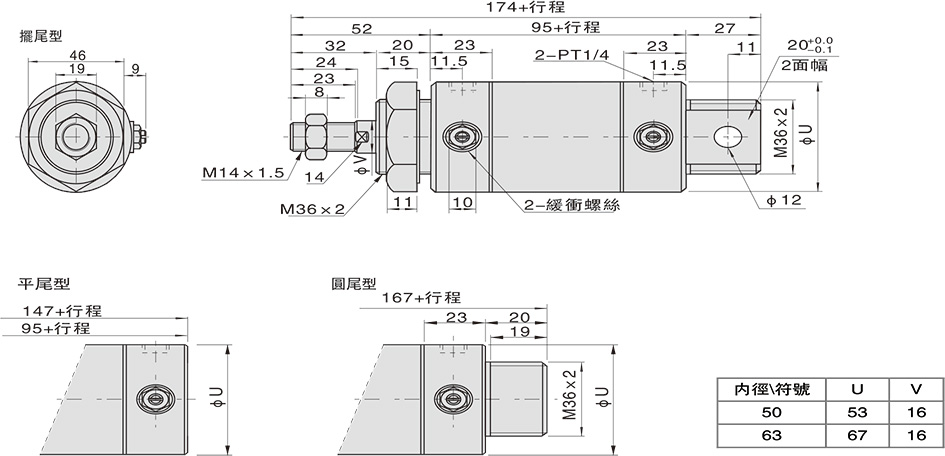

单作用气缸尺寸表

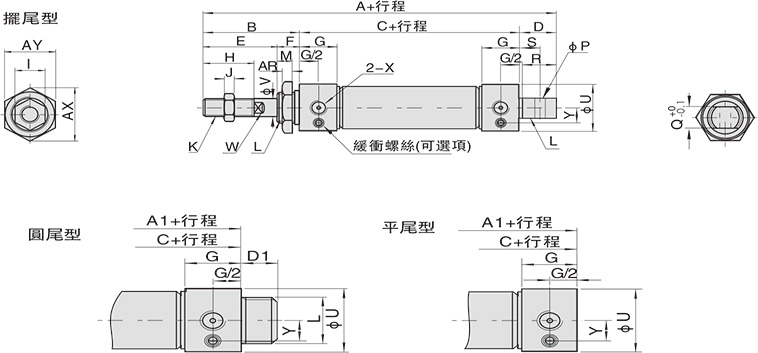

MA（φ16~φ40）；MAC（φ20~φ40）
缸径 A A1 B C D D1 E F G H I J K
16 114 98 38 60 16 16 22 16 10 16 10 5 M6x1.0
20 137 116 40 76 21 12 28 12 16 20 12 6 M8x1.25
25 141 120 44 76 21 14 30 14 16 22 17 6 M10x1.25
32 147 120 44 76 27 14 30 4 16 22 17 6 M10x1.25
40 149 122 46 76 27 14 32 14 16.7 24 17 7 M12x1.25


缸径 L M P Q R S U V W X AR AX AY Y
16 M16x1.5 14 6 12 14 9 21 6 5 M5x0.8 6 25 22 -
20 M22x1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29 8.7
25 M22x1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29 10.2
32 M24x2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32 12
40 M30x2.0 12 12 20 25 15 41.6 16 14 PT1/8 9 47 41 15

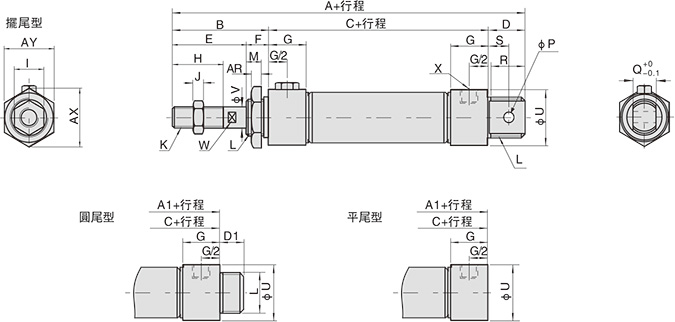

MSA（φ16~φ40）
符号 A A1 B C D D1 E F G H I
内径 ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≤50 51-100 ≥101
16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
32 172 197 222 145 170 195 44 101 126 151 27 14 30 16 16 22 17
40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17


缸径 J K L M P Q R S U V W X AR AX AY
16 5 M6x1.0 M16x1.5 14 6 12 14 9 21 6 5 M5x0.8 6 25 22
20 6 M8x1.25 M22x1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
25 6 M10x1.25 M22x1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
32 6 M10x1.25 M24x2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
40 7 M12x1.25 M30x2.0 12 12 20 25 15 41.5 16 14 PT1/8 9 47 41


MTA（φ16~φ40）；MAC（φ20~φ40）
符号 A A1 B C D D1 E F
内径 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14


缸径 G H I J K L M P Q R S U V W X AR AX AY
16 10 16 10 5 M6x1.0 M16x1.5 14 6 12 14 9 21 6 5 M5x0.8 6 25 22
20 16 20 12 6 M8x1.25 M22x1.5 10 8 16 19 12 27 8 6 PT1/8 7 33 29
25 16 22 17 6 M10x1.25 M22x1.5 12 8 16 19 12 30 10 8 PT1/8 7 33 29
32 16 22 17 6 M10x1.25 M24x2.0 12 10 16 25 15 35 12 10 PT1/8 8 37 32
40 16.7 24 17 7 M12x1.25 M30x2.0 12 12 20 25 15 41.5 16 14 PT1/8 9 47 41

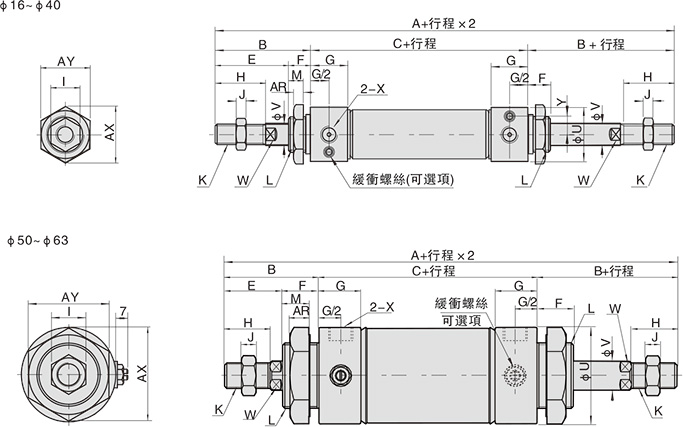

MAD/MACD（φ16~φ63）

缸径 A B C E F G H I J K L M U V W X AR AX AY Y
16 136 38 60 22 16 10 16 10 5 M6x1.0 M16x1.5 14 21 6 5 M5x0.8 6 25 22 -
20 156 40 76 28 12 16 20 12 6 M8x1.25 M22x1.5 10 27 8 6 PT1/8 7 33 29 8.7
25 164 44 76 30 14 16 22 17 6 M10x1.25 M22x1.5 12 30 10 8 PT1/8 7 33 29 10.2
32 164 44 76 30 14 16 22 17 6 M10x1.25 M24x2.0 12 35 12 10 PT1/8 8 37 32 12
40 168 46 76 32 14 16.7 24 17 7 M12x1.25 M30x2.0 12 41.6 16 14 PT1/8 9 47 41 15
50 199 52 95 32 20 23 24 19 8 M14x1.5 M36x2.0 15 53 16 14 PT1/4 11 53 46 -
63 199 52 95 32 20 23 24 19 8 M14x1.5 M36x2.0 15 67 16 14 PT1/4 11 53 46 -

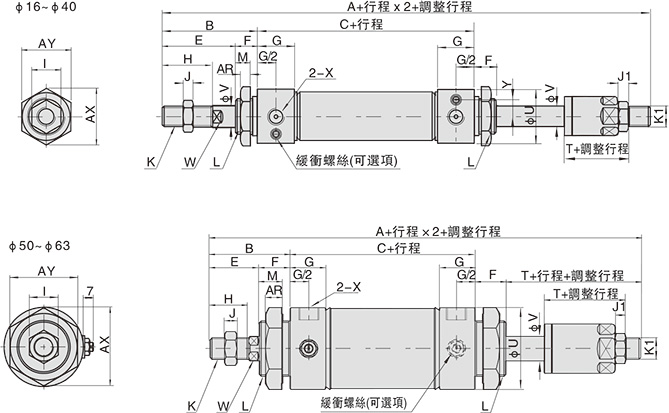

MAJ/MACJ（φ16~φ63）

缸径 A B C E F G H I J J1 K K1 L M U V W X AR AX AY Y T
16 135 38 60 22 16 10 16 10 5 5 M6x1.0 M6x1.0 M16x1.5 14 21 6 5 M5x0.8 6 25 22 - 16
20 153 40 76 28 12 16 20 12 6 6 M8x1.25 M8x1.25 M22x1.5 10 27 8 6 PT1/8 7 33 29 8.7 19
25 161 44 76 30 14 16 22 17 6 6 M10x1.25 M10x1.25 M22x1.5 12 30 10 8 PT1/8 7 33 29 10.2 21
32 161 44 76 30 14 16 22 17 6 6 M10x1.25 M10x1.25 M24x2.0 12 35 12 10 PT1/8 8 37 32 12 21
40 164 46 76 32 14 16.7 24 17 7 7 M12x1.25 M12x1.25 M30x2.0 12 41.6 16 14 PT1/8 9 47 41 15 21
50 195 52 95 32 20 23 24 19 8 7 M14x1.5 M12x1.25 M36x2.0 15 53 16 14 PT1/4 11 53 46 - 28
63 195 52 95 32 20 23 24 19 8 7 M14x1.5 M12x1.25 M36x2.0 15 67 16 14 PT1/4 11 53 46 - 28
