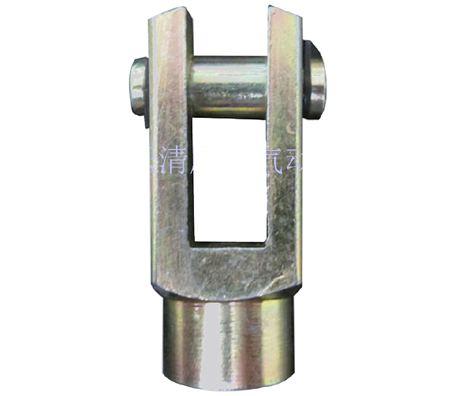

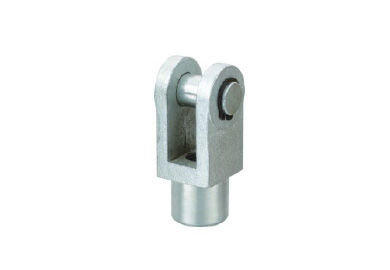

  • 产品名称：SC标准型Y型接件(ISO6430)
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

外部尺寸

符号|缸径 32 40 50 63 80 100 125 160 200
NA 19 25.4 32 32 44.4 44.4 55 80 80
NB 20 24 32 32 40 40 45 54 54
NC 10 12 16 16 20 20 25 30 30
ND 40 48 64 64 80 80 110 120 120
NE 52 67 89 89 112 112 155 130 130
NF 15 24 32 32 40 40 40 135 135
NG 20 20 23 23 30 30 56 50 50
NH M10x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2.0 M36x2.0 M36x2.0
NJ 12 20 22 22 30 30 30 40 40
NK 18 23 30 30 39 39 54 54 54
NM 10 12 16 16 20 20 48 40 40
MP 20 24 32 32 40 40 64 35 35
NQ 52 62 83 83 105 105 148 150 150
PA 25 32.8 39.3 39.3 53.5 53.5 64 91 91
PB 19.5 26.5 33 33 45 45 55 81 81
