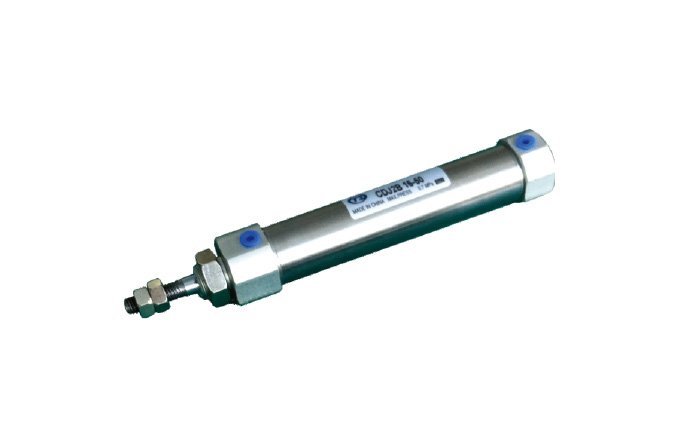

  • 产品名称：CJ2标准型气缸（双作用）
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

规格

内径mm 6 10 16
动作方式 双作用
使用流体 空气
最高使用压力 0.7MPa
最低使用压力 0.12MPa 0.06MPa
环境和流体温度 无磁性开关：-10~70℃ 带磁性开关-10~60℃
使用速度范围 50~750mm/s
行程公差范围 0-1.0
缓冲 橡胶缓冲/气缓冲
接管口径 M5x0.8

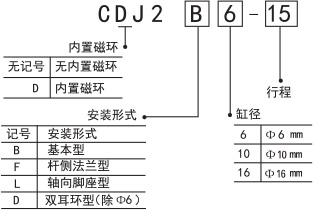

订购码

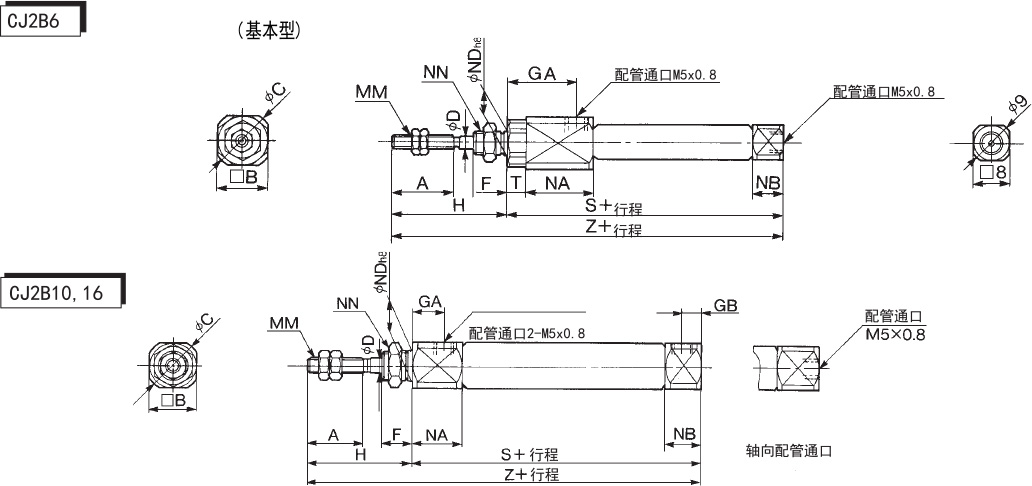

外部规格


缸径 A B C D F GA GB H MM NA NB ND h8 NN S T Z
6 15 12 14 3 8 14.5 - 28 M3x0.5 16 7 6 M6x1.0 49 3 77
10 15 12 14 4 8 8 5 28 M4x0.7 12.5 9.5 8 M8x1.0 46 - 74
16 15 18.3 20 5 8 8 5 28 M5x0.8 12.5 9.5 10 M10x1.0 47 - 75
