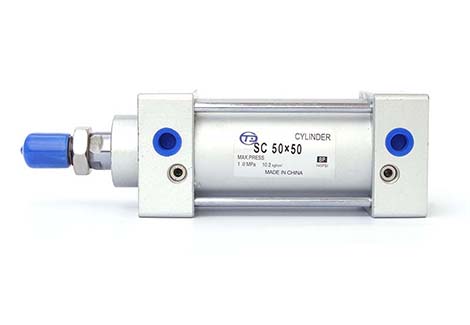

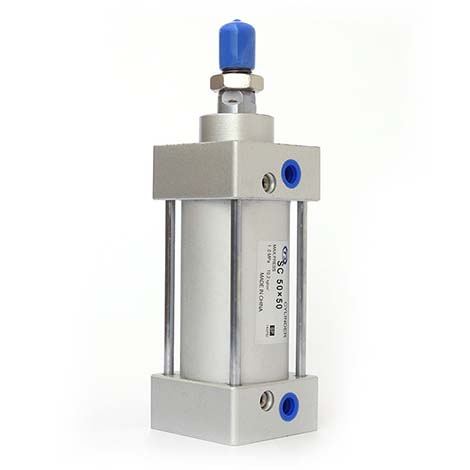

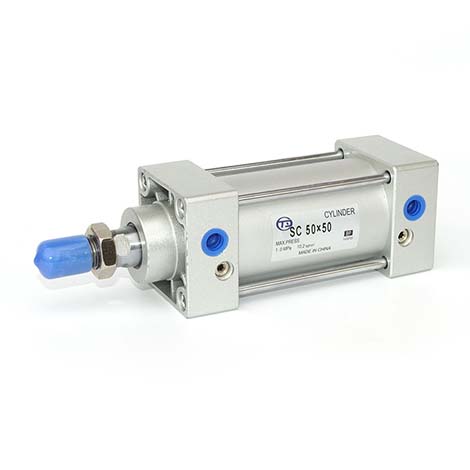

  • 产品名称：SC标准气缸
  • 服务热线：0577-57123111
  • EMAIL：273620184@qq.com
  • Q Q：
PDF文档下载

产品特性

＊ 本企业标准气缸。
＊ 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能。
＊ 为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好。
＊ 与ISO15552标准气缸相比，同缸径SC系列气缸长度小。
＊ 气缸缓冲调节平稳。
＊ 多种规格的气缸及气缸安装附件可供客户选择使用。
＊ 选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

规格

内径mm 32 40 50 63 80 100
动作方式 复动型
工作介质 空气（经40um滤网过滤）
固定形式 SC系列 基本型 FA型 FB型 CA型 CB型 LB型 TC型 TF型
SCD、SCJ系列 基本型 FA型 LB型 TC型 TF型
使用压力范围 0.1~1.0MPa（14~145Psi）
保证耐压力 1.5MPa（215Psi）
工作温度 ℃ -20~80
使用速度范围 mm/s 30~800
行程公差范围 0~250 251~1000 1001~1500
缓冲形式 可调缓冲
缓冲行程 mm 21 28 29
接管口径 PT1/8 PT1/4 PT3/8 PT1/2

行程

系列名称 内径（mm） 标准行程 最大行程 容许行程
SC
SCD
SCJ		 32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 1000 2000
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500
600 700 800 900 1000		 1200 2000
50 1200 2000
63 1500 2000
80 1500 2000
100 1500 2000

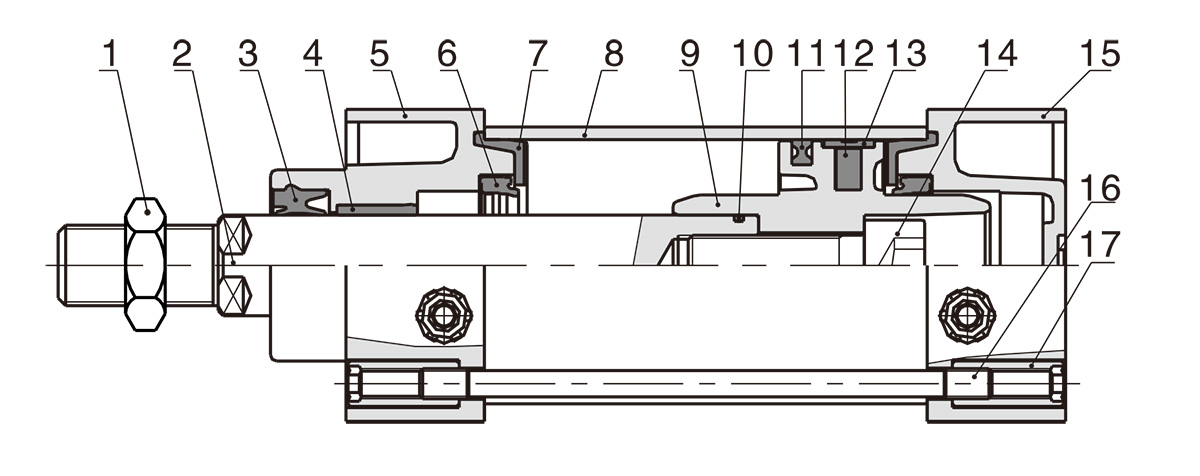

内部结构及主要零件材质


序号 名称 材质
1 螺母 碳钢
2 活塞杆 S45C镀硬铬研磨棒
3 前盖 O令 TPU
4 衬套 耐磨材料
5 前盖 铝合金
6 缓冲0令 NBR
7 缓冲密封垫 TPU
8 铝管 铝合金
9 活塞 铝合金
10 活塞杆 0令 NBR
11 活塞 0令 NBR
12 磁铁 塑胶
13 耐磨环 耐磨材料
14 内六角螺栓 碳钢
15 后盖 铝合金
16 支柱 碳钢
17 支柱螺帽 碳钢

外部规格

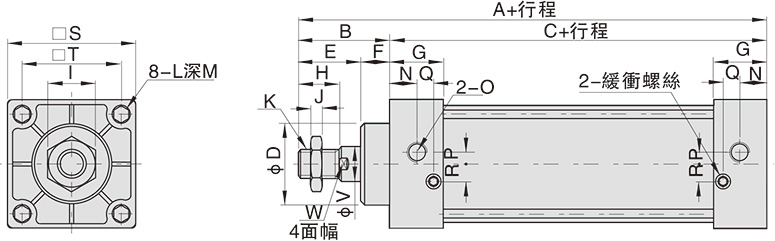

SC标准气缸

内径 A B C D E F G H I J K L M N O P Q R S T V W
32 140 47 93 28 32 15 27.5 22 17 6 M10x1.25 M6x1 9.5 14 PT1/8 5.5 6 6.5 45 33 12 10
40 142 49 93 32 34 15 27.5 24 17 7 M12x1.25 M6x1 9.5 15 PT1/4 6 5 8.5 50 38 16 14
50 150 57 93 38 42 15 27.5 32 23 8 M16x1.25 M6x1 9.5 17 PT1/4 8.5 2.5 10 62 47 20 17
63 153 57 96 38 42 15 27.5 32 23 8 M16x1.25 M8x1.25 9.5 15 PT3/8 9.5 4 8.5 75 56 20 17
80 182 75 107 47 54 21 33 40 26 10 M20x1.5 M10x1.5 11.5 19.5 PT3/8 10 4.5 14 94 70 25 22
100 188 75 113 47 54 21 33 40 26 10 M20x1.5 M10x1.5 11.5 16.5 PT1/2 11 6.5 14 112 84 25 22
备注：附磁型与不附磁型尺寸相同

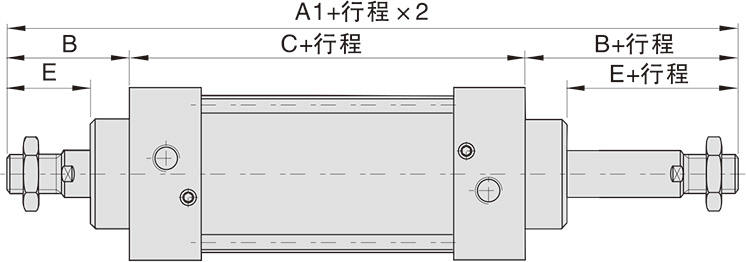

SCD标准气缸

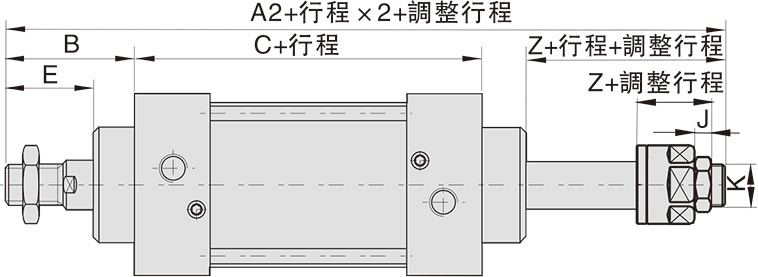

SCJ标准气缸

内径 A1 A2 B C E Z J K
32 187 182 47 93 32 23 6 M10x1.25
40 191 185 49 93 34 28 7 M12x1.25
50 207 194 57 93 42 28 8 M16x1.5
63 210 197 57 96 42 28 8 M16x1.5
80 257 238.5 75 107 54 35 10 M20x1.5
100 263 244.5 75 113 54 35 10 M20x1.5
备注：1、附磁型与不附磁型尺寸相同
2、未标注之尺寸与SC标准型相同
